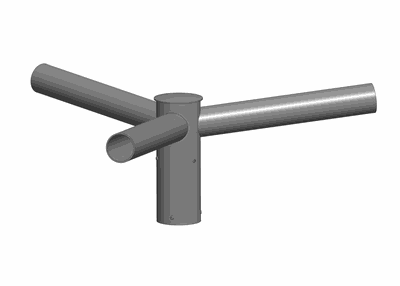

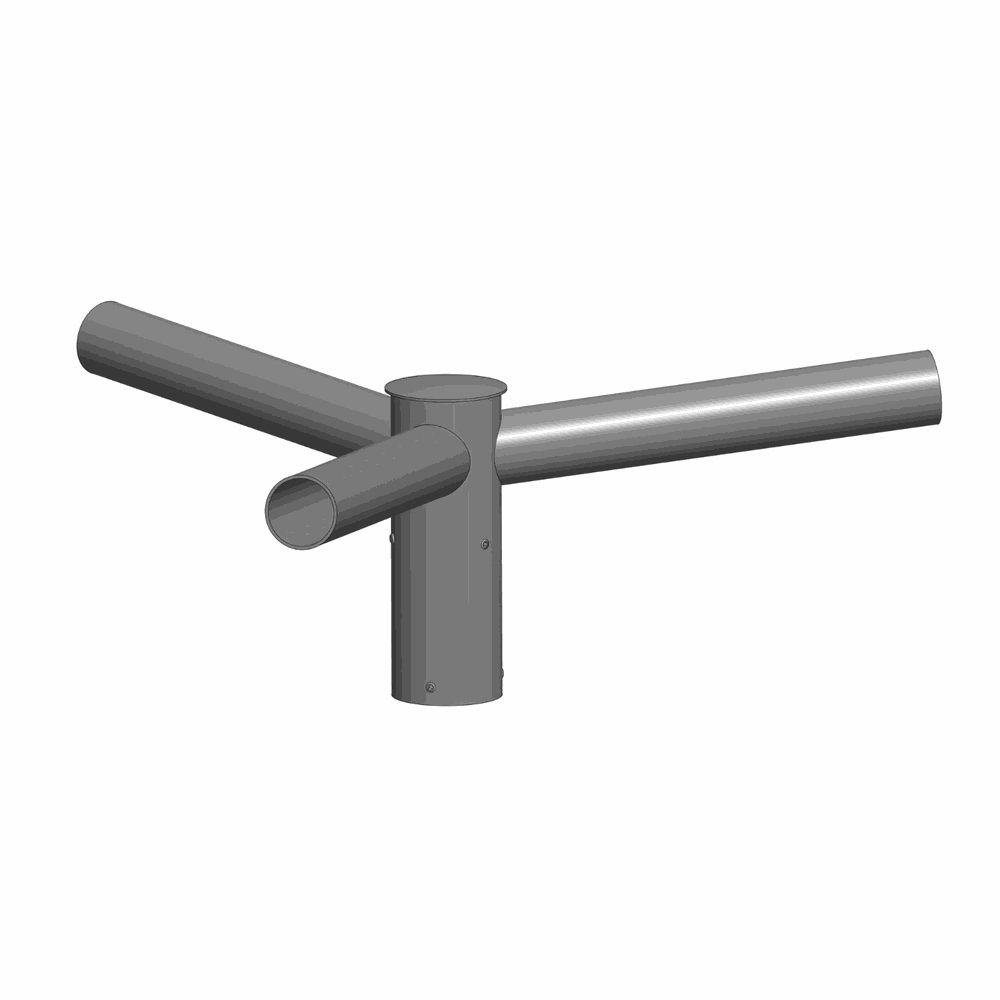

Mastaufsatzstücke und Mastaufsatzausleger 3-armig
Ausführung:
- aus hochwertigen Stahlrohren gefertigt
- Aufregung 5°
- Stellung der Auslegerarme zueinander 2 x 90° - 1 x 180° oder 2 x 120°, weitere Gradstellungen auf Anfrage
- geeignet für Ansatzleuchten
- Fixierung am Mastzopf mit Arretierschrauben aus rostfreiem Stahl
- Feuerverzinkt im Vollbad innen und außen, gemäß ÖNORM EN ISO 1461
- Ausführung gemäß EN 40-2, CE zertifiziert nach DIN EN 1090
- Zusätzliche Beschichtung in RAL und DB-Farben nach Wahl möglich
Gradstellung:
Bei 3-armigen Auslegern ist in der Type die Gradstellung mitanzugeben.
z.B.: AS3-60-76-90°, AS3-60-76-120°
Anwendung:
Geeignet zum Aufsetzen auf gerade Lichtmaste
Unter "Details" finden Sie alle Typen von Aufsatzstücken und Auslegern, sowie Ansatzstutzen mit weiteren technischen Details
Aufsatzstücke
| Type | Arme | Ausleger (mm) | für Mastzopf (mm) | Gew. (kg) | Technische Zeichnung |
|---|---|---|---|---|---|
|
AS3-60-76 AS3-60-89 |
3 3 |
60 x 400 60 x 400 |
76 89 |
6,4 8,7 |
|
|
AS3-60-108 |
3 |
60 x 400 |
108 |
9,2 |
|
Aufsatzausleger
| Type | Ausladung (mm) |
Arme | für Mastzopf (mm) | Ansatzstutzen | Gew. (kg) | Technische Zeichnung |
|---|---|---|---|---|---|---|
|
AS3-76-05. AS3-89-10. AS3-108-10. |
500 1000 1000 |
3 3 3 |
76 76 108 |
A, E A, E A, E |
9,0 17,2 18,4 |
|
Ansatzstutzen
| Type | d2 x I2 |
|---|---|
|
A E |
42 x 100 mm 60 x 100 mm |
Weitere Ansatzstutzen auf Anfrage.
